在 SOLIDWORKS 建模或出工程图时，“装饰螺纹线不显示” 是工程师高频遇到的问题 —— 明明画了螺纹孔，模型里看不到螺纹标识，工程图中更是一片空白，不仅影响图纸可读性，还可能导致生产时误解孔的规格。

但很多人不知道，这个问题的核心前提是 “孔的创建方式”：只有用异形孔向导创建的孔才能关联螺纹线，直接拉伸切除的孔、step/igs 等导入的外部零件，哪怕手动设置也无法显示螺纹线（这是 90% 用户踩坑的关键）。

本文结合 SOLIDWORKS软件实测，分 “前置排查”“模型显示”“工程图显示”“特殊件补救” 4 大模块，帮你快速解决螺纹线不显示问题，同时避开常见误区。

一、前置排查：确认孔的创建方式（避免无效操作）

在设置螺纹线前，必须先确认孔的创建来源，这是后续操作有效的核心前提：

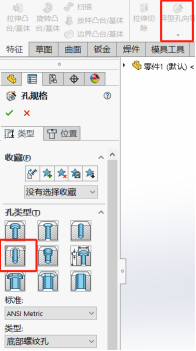

• ✅ 有效场景：顺利获得 SOLIDWORKS “异形孔向导” 创建的螺纹孔（如 ANSI Metric 标准的底部螺纹孔），支持关联装饰螺纹线；

• ❌ 无效场景：

  1.外部导入件：step、igs 格式零件中的孔（无 SOLIDWORKS 原生关联属性，无法直接调用螺纹线功能）；

  2.手动绘制孔：用 “拉伸切除” 功能直接画的圆孔（无螺纹参数关联，仅为基础几何特征）。

操作验证方法：在模型树中查看孔的特征名称 —— 若显示 “M3 螺纹孔”“M14x2.0 螺纹孔”，则为异形孔向导创建，可进入 “第二章” 设置；若显示 “拉伸切除 1”“切除 - 拉伸”，则为手动孔，需跳转 “第四章” 自定义添加螺纹线。

二、模型中显示装饰螺纹线（4 步实操 + 截图标注）

当确认孔为 “异形孔向导” 创建后，按以下步骤设置模型中的螺纹线，每步均需配合截图（截图建议用红框标注关键按钮 / 选项，避免用户漏选）：

步骤 1：打开注解细节设置

右键模型树左侧的 “注解” 文件夹（通常在 “传感器” 下方、“实体” 上方），在弹出的菜单中点击 “细节” 选项（截图标注：红框圈出 “注解” 文件夹位置 +“细节” 选项，区分其他相似菜单）。

步骤 2：勾选螺纹线显示属性

弹出 “注解属性” 窗口后，在 “显示项目” 列表中，找到并勾选 “装饰螺纹线” 和 “上色的装饰螺纹线”（截图标注：红框同时圈出两个勾选框，避免用户只勾一个导致不显示；若窗口中无此选项，检查是否误进入 “系统选项”，需确保在 “注解属性” 界面）。

步骤 3：启用注解显示状态

点击模型树顶部的 “小眼睛” 图标（即 “显示状态” 按钮），在下拉列表中依次勾选 “顶层注解”“部件注解”“贴图”（截图标注：红框圈出 “小眼睛” 位置 + 三个必选项，部分版本 “贴图” 可能隐藏在 “更多” 里，需展开后勾选）。

步骤 4：重建模型生效

按下快捷键 “Ctrl+B”（或点击顶部菜单栏 “编辑 - 重建模型”），等待模型重建完成，此时螺纹孔表面会显示螺旋状的装饰螺纹线（若仍不显示，查看下方 “常见问题”）。

常见问题排查

若完成以上 4 步仍不显示螺纹线，需检查两个关键点：

• 建模时是否勾选 “带螺纹标注”：在模型树中右键螺纹孔特征（如 “M14x2.0 螺纹孔 1”），选择 “编辑特征”，弹出 “孔规格” 窗口，查看 “选项” 栏是否勾选 “带螺纹标注”（未勾选则无法显示，勾选后重新执行步骤 4）；

• 螺纹线特征是否被压缩：在模型树 “注解” 文件夹下，查看 “孔螺纹线” 特征是否为灰色（压缩状态），右键选择 “解除压缩”，再重建模型即可。

三、工程图中显示装饰螺纹线

若模型中已正常显示螺纹线，但工程图仍不显示，需针对工程图专属设置调整，步骤如下：

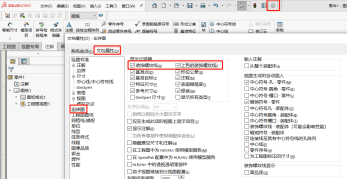

步骤 1：在选项中找到出详图，勾线“装饰螺纹线”，“上色的装饰螺纹线”；

步骤 2：然后刷新重建，工程图中螺纹线即可显示；

四、其他说明

1、如果上面所有办法都没显示，可能是软件出错了，此时重启下软件或者重启电脑试下。SOLIDWORKS占用内存很多，如果出现莫名其妙的问题可能是因为内存出错，此时重启软件或电脑即可解决，还有在建模时尽量不要打开其它高内存的软件，可以提高SOLIDWORKS的稳定性；

2、如果是导入的一个step或者igs零件或者拉伸切除建模的孔，出工程图时需要标注螺纹线怎么办？

可以使用插入-注解-装饰螺纹线（三维建模和工程图界面都有这个选项），自定义添加螺纹线标识
