顺利获得3DEXPERIENCE中的SOLIDWORKS Connected App可创建包括零件、装配体、工程图等文件，也可打开现有SOLIDWORKS文件，并对所创建或修改的文件进行保存/保留/未保留等操作。此外，对于原有的SOLIDWORKS文件，也可以顺利获得批量保存的方式，保存到3DEXPERIENCE平台中，方便用户使用。

一、顺利获得3DEXPERIENCE账户登录3DEXPERIENCE Web端

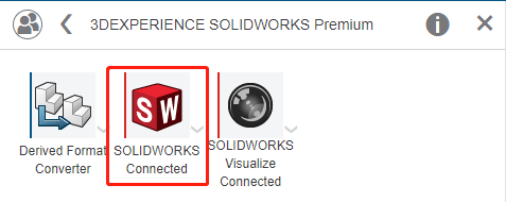

使用Web端左侧“我的角色”中的“3DEXPERIENCE SOLIDWORKS Premium”角色启动SOLIDWORKS Connected，参考下图：

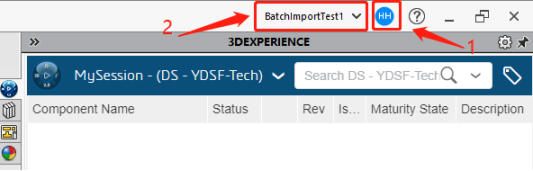

当SOLIDWORKS Connected App启动完成，右上角将出现所登录的3DEXPERIENCE账户信息及所在3D Space（工作）空间名称。参考下图：

二、顺利获得SOLIDWORKS Connected App打开SOLIDWORKS文件

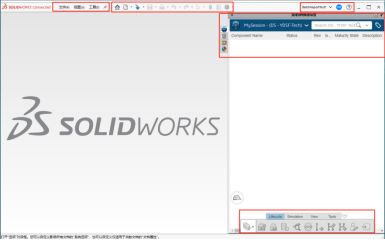

SOLIDWORKS Connected App界面简介，参考下图：

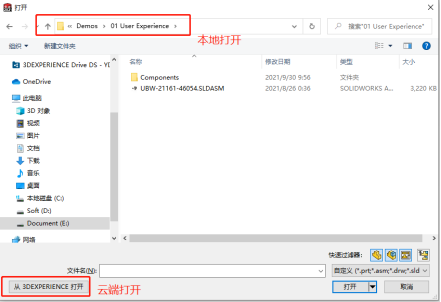

顺利获得菜单栏中的“文件”——“打开”命令，可打开本地和云端的SOLIDWORKS模型或工程图。参考下图：

顺利获得本地打开：

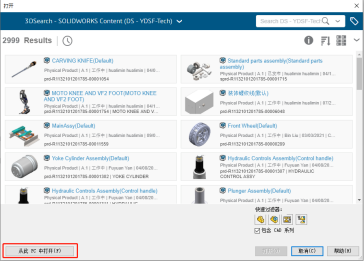

顺利获得3DEXPERIENCE云端打开：

打开零件后的SOLIDWORKS Connected界面如下图：

顺利获得界面右侧3DEXPERIENCE任务窗格搜索后拖拽打开（给予名称搜索功能，并可顺利获得6W标签缩小搜索范围）：

三、顺利获得菜单栏中的“文件”——“新建”命令，可新建SOLIDWORKS零件、装配体或工程图

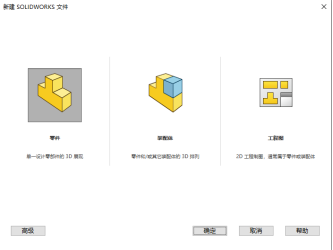

新手模式：使用软件默认模板

高级模式：可手动选择相关模板。

四、顺利获得SOLIDWORKS Connected App保存/保留/撤销保留文件

创建并编辑完成相关的零部件、工程图后，可在右侧3DEXPERIENCE任务窗格中点击鼠标右键对相关文件进行保存/保留/撤销保留等操作。

刚新建完SOLIDWORKS零部件、工程图时，右侧3DEXPERIENCE任务窗格中的显示如下图所示：

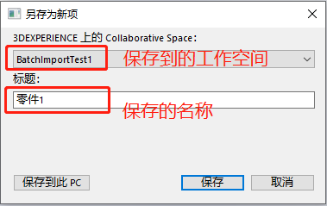

点击窗口顶部“保存”按钮，将编辑完成的文件保存到3DEXPERIENCE。参考下图：

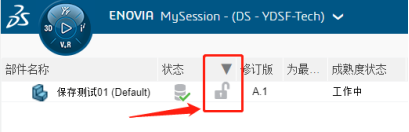

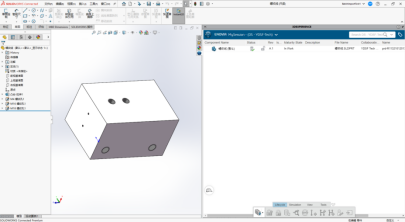

完成保存后的文件在3DEXPERIENCE任务窗格中的显示如下图所示，更新了文件的状态、文件名、合作区（工作区）等属性。

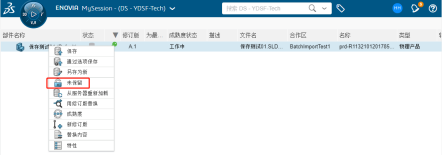

参考上图，文件进过初始保存后，文件“状态”列右侧会提示文件处于由当前用户“保留”状态，此时其他拥有权限的工程师可以在3DEXPERIENCE中检索到该文件，但无法编辑和保存。如需要让其他拥有权限的工程师对该文件进行编辑，则需要当前用户撤销对该文件的保留，具体操作是对该文件点击鼠标右键，在弹出的菜单中选择“未保留”。如下图所示：

五、顺利获得SOLIDWORKS Connected App将原有SOLIDWORKS文件批量保存到3DEXPERIENCE

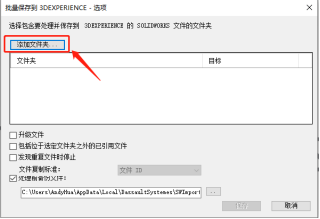

启动SOLIDWORKS Connected App，在未打开任何SOLIDWORKS文件的前提下，从菜单栏选择“工具”——“批量保存至3DEXPERIENCE”，弹出批量保存至3DEXPERIENCE选项窗口。可顺利获得窗口中的“添加文件夹”按钮，添加需要批量上传SOLIDWORKS文件的文件夹。如下图所示：

批量上传的文件会在本地路径：

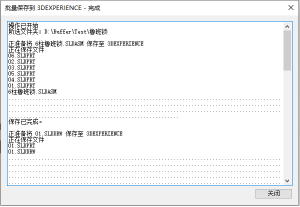

“C:\Users\用户名\AppData\Local\DassaultSystemes\SWImport”中进行备份，用户可自行修改，以免占用系统盘C盘空间。批量保存进度界面：
