SOLIDWORKS 工程图公差显示大小设置方法-公差样式自定义教程

在使用SOLIDWORKS设计工作中，我们经常会出现使用到两种或者多种公差的情况，需要设置不同的工程显示的字体大小也不一样，这个我们要如何在SOLIDWORKS中进行设置呢？

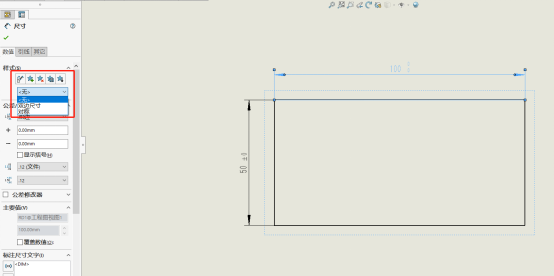

1. 使用SOLIDWORKS“样式”功能：制作两个样式，在使用不同公差的时候使用对应的样式。

 使用“样式”功能

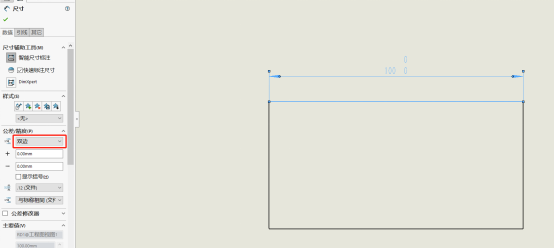

2. 选择SOLIDWORKS公差类型。

 选择SOLIDWORKS公差类型

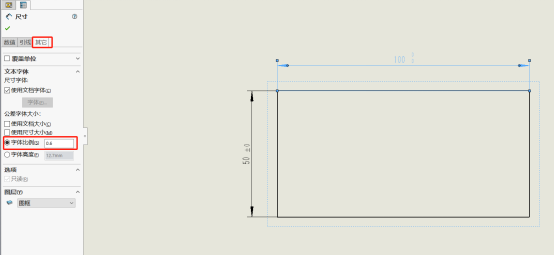

3. 点击“其他”，修改公差大小，调整到合适大小。

 修改公差大小

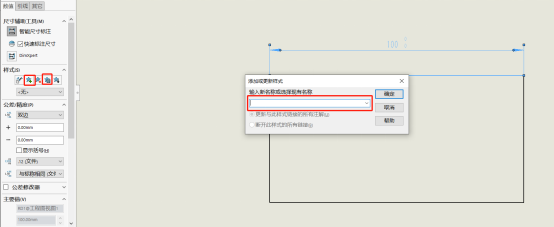

4. 点击“添加样式”，输入名称，保存SOLIDWORKS样式文件。

 点击“添加样式”

注意：此处保存样式是保存尺寸样式的单独文件，后续用SOLIDWORKS出新的工程图需要重新装载。如果想以后每次出工程图样式都自动装载，可以在做完样式后删除工程图中的所有视图然后保存成模板。
